تعمیر برد اصلی دوربین سونی (تعمیر مادربرد دوربین سونی) در ایده‌‌آل دوربین

تعمیر برد اصلی دوربین سونی که با نام‌های مادربرد (Motherboard) یا برد منطقی (Logic Board) نیز شناخته می‌شود، مغز متفکر و قلب تپنده هر دوربین بدون آینه و دی‌اس‌ال‌آر سونی محسوب می‌گردد. این قطعه حیاتی مسئولیت هماهنگی بین سنسور تصویر، پردازنده BIONZ، مدارهای کنترل فوکوس، نمایشگر الکترونیکی EVF و تمامی درگاه‌های ورودی و خروجی را بر عهده دارد.

زمانی که این برد دچار آسیب یا خرابی می‌شود، عملاً دوربین از کار می‌افتد و احیای آن نیازمند دانش پیشرفته الکترونیک، تجهیزات تخصصی و دسترسی به قطعات اصلی و اورجینال است. در این مقاله از **ایده‌آل دوربین** به صورت عمقی و فنی به فرآیند تعمیر برد اصلی دوربین سونی، چالش‌های رایج، علائم خرابی و خدمات تخصصی ارائه شده در تنها مرکز خدمات پس از فروش مجاز در ایران خواهیم پرداخت.

برد اصلی دوربین سونی چیست و چه وظایفی دارد؟

برد اصلی یا مادربرد در دوربین‌های سونی (مدل‌های سری Alpha، ZV، RX و سینمالاین) یک برد چندلایه (چهار تا هشت لایه) با پیچیدگی فوق‌العاده بالا است. این برد شامل میلیون‌ها ترانزیستور، مقاومت‌های سطحی (SMD)، خازن‌های تانتالیوم و چیپ‌های تخصصی BGA (Ball Grid Array) می‌باشد. برخلاف تصور عموم، مادربرد دوربین صرفاً یک قطعه ساده نیست، بلکه شامل زیرمجموعه‌های زیر است:

• پردازنده مرکزی BIONZ (نسخه XR یا غیر XR): مسئول پردازش سیگنال خام از سنسور، کاهش نویز، فشرده‌سازی RAW و JPEG و اجرای الگوریتم‌های فوکوس خودکار.
• کنترلرهای قدرت (Power Management IC): توزیع ولتاژ مناسب برای سنسور، شاتر مکانیکی، لرگیرگیر و نمایشگر.
• حافظه رم (DRAM/NAND): بافر موقت برای ذخیره تصاویر قبل از نوشته شدن روی کارت حافظه.
• سوکت‌ها و کانکتورها: شامل پایه سنسور، کانکتور فلاش هات‌شو، درگاه HDMI، USB-C، میکروفون و هدفون.
• میکروکنترلر فوکوس و لرزشگیر: چیپ مجزایی که با ژیروسکوپ داخلی ارتباط دارد.

با توجه به این پیچیدگی، **تعمیر برد اصلی دوربین سونی** هرگز یک کار عمومی و ساده نیست و انجام آن توسط افراد غیرمتخصص معمولاً منجر به آسیب دائمی و غیرقابل برگشت به لایه‌های داخلی برد می‌گردد.

علائم و نشانه‌های نیاز به تعمیر برد اصلی دوربین سونی

شناسایی زودهنگام علائم خرابی مادربرد می‌تواند از گسترش آسیب جلوگیری کند. در مرکز تخصصی **ایده‌آل دوربین**، شایع‌ترین نشانه‌هایی که نشان‌دهنده مشکل در برد اصلی هستند عبارتند از:

۱. روشن نشدن کامل دوربین (No Power)

دوربین پس از اتصال باتری شارژ شده هیچ واکنشی نشان نمی‌دهد. هیچ چراغی روشن نمی‌شود، نمایشگر خاموش است و حتی صدای موتور شاتر یا لنز به گوش نمی‌رسد. این حالت اغلب به دلیل سوختگی آی‌سی مدیریت تغذیه (PMIC) یا قطع شدن مسیر ولتاژ ورودی رخ می‌دهد. همچنین نفوذ رطوبت یا مایعات به داخل بدنه می‌تواند باعث ایجاد اتصال کوتاه در لایه‌های میانی برد شود.

۲. هنگ کردن و ریستارت مداوم

دوربین پس از چند ثانیه کار کردن، قفل می‌کند (Freeze) و یا به طور خودکار خاموش و روشن می‌شود. این مشکل معمولاً ناشی از خرابی حافظه رم (RAM) یا نوسانات ولتاژ در مدار تغذیه پردازنده BIONZ است. در برخی موارد، ترک‌های ریز روی برد (Micro-cracks) به دلیل ضربه یا افتادن دوربین باعث قطع و وصل شدن اتصالات می‌شوند.

۳. خطاهای دائمی روی نمایشگر (Error Messages)

نمایش پیام‌هایی مانند «Camera Error. Turn power off then on» یا «System Error» پس از ریست و تعویض لنز نیز برطرف نمی‌شود. این ارورها معمولاً نشان‌دهنده عدم ارتباط صحیح بین پردازنده اصلی و سنسور تصویر یا شاتر مکانیکی است.

۴. داغ شدن غیرعادی بدنه

اگر حتی در حالت خاموش یا استندبای، قسمت زیرین دوربین (محل قرارگیری برد اصلی) به طور غیرعادی داغ شود، این نشانه اتصال کوتاه داخلی و عبور جریان نشتی از یک قطعه معیوب است. ادامه کار در این وضعیت می‌تواند باعث ذوب شدن پلاستیک کانکتورها و سوختگی کامل برد گردد.

۵. خرابی درگاه‌ها و پورت‌ها

کار نکردن پورت HDMI، USB یا میکروفون، حتی پس از تعویض کابل، معمولاً به آسیب دیدن چیپ درایور یا کنترلر مربوط به آن پورت روی برد اصلی برمی‌گردد. گاهی نیز سوکت لحیم شده روی برد از جای خود کنده شده است.

چالش‌های تخصصی تعمیر برد اصلی دوربین سونی

متأسفانه بسیاری از مراکز تعمیرات غیرمجاز در ایران به دلیل نبود دانش فنی و تجهیزات، نه تنها قادر به تعمیر برد اصلی نیستند، بلکه اغلب آسیب را تشدید می‌کنند. در ادامه به مهم‌ترین چالش‌هایی که تکنسین‌های مجرب در **تعمیرگاه مرکزی ایده‌آل دوربین** با آن مواجه هستند اشاره می‌کنیم.

چالش اول: نقشه مدار و شماتیک در دسترس نیست

شرکت سونی نقشه‌های دقیق مدار (Schematic Diagrams) و فایل‌های برد (Boardview) را در اختیار عموم یا مراکز تعمیرات عادی قرار نمی‌دهد. تنها مراکز خدمات رسمی و مجاز که با سونی قرارداد دارند به این اسناد دسترسی دارند. به همین دلیل، عیب‌یابی بدون نقشه مانند حرکت در یک هزارتوی تاریک است. تکنسین‌های ایده‌آل دوربین با سال‌ها تجربه و استفاده از دانش معکوس‌سازی مدار (Reverse Engineering) و همچنین پایگاه داده اختصاصی که از صدها دستگاه تعمیر شده استخراج کرده‌اند، قادر به شناسایی مسیرهای حیاتی ولتاژ و سیگنال هستند.

چالش دوم: چیپ‌های BGA و لحیم‌کاری پیشرفته

بیشتر چیپ‌های کلیدی روی مادربرد سونی از نوع BGA (Ball Grid Array) هستند که پایه‌های آنها در زیر چیپ و به صورت گلوله‌های ریز لحیم قرار دارد. تعویض یا بازکاری (Rework) این چیپ‌ها نیازمند دستگاه بازکاری حرفه‌ای با کنترل دما و جریان هوای بسیار دقیق (با تحمل ±۳ درجه سانتی‌گراد) و همچنین شابلون‌های مخصوص ساچمه‌زنی مجدد است. استفاده از هویه معمولی یا باد گرم خانگی تقریباً تضمین شده باعث کنده شدن پدهای لحیم (Pads) از روی برد و غیرقابل تعمیر شدن آن می‌شود.

چالش سوم: قطعات اختصاصی و کدگذاری شده

بسیاری از آی‌سی‌های مدیریت تغذیه (Power IC) و میکروکنترلرهای روی برد سونی دارای کدهای اختصاصی (Custom Codes) هستند که با قطعات مشابه در بازار الکترونیک تفاوت دارند. حتی اگر ظاهر یک قطعه مشابه باشد، ممکن است فریم‌ور متفاوتی داشته باشد یا آدرس دهی متفاوتی در بستر I2C انجام دهد. به همین دلیل، **دسترسی به قطعات اصلی و اورجینال که مستقیماً از نمایندگی دوربین سونی دریافت می‌شوند** یک ضرورت حیاتی است.

چالش چهارم: نرم‌افزار و کالیبراسیون پس از تعمیر

پس از تعویض یا تعمیر فیزیکی برد اصلی، دوربین نیاز به فلش مجدد فریم‌ور (Firmware)، رایت سریال نامبر (Serial Number Writing) و کالیبراسیون دقیق سنسور، فوکوس و لرزشگیر دارد. این فرآیندها با استفاده از نرم‌افزارهای اختصاصی سونی (Sony Service Tool) که فقط در اختیار نمایندگی‌های رسمی است انجام می‌شود. بدون این مرحله، دوربین ممکن است روشن شود اما خطای «لطفا لنز را مجدد نصب کنید» یا عدم تطابق اطلاعات EXIF را نشان دهد.

مراحل تخصصی تعمیر برد اصلی دوربین سونی در ایده‌آل دوربین

در مرکز تخصصی **ایده‌آل دوربین**، فرآیند تعمیر برد اصلی دوربین سونی بر اساس یک پروتکل دقیق و گام‌به‌گام انجام می‌شود که در ادامه تشریح می‌گردد.

گام اول: پذیرش و عیب‌یابی اولیه

دوربین توسط کارشناس پذیرش ثبت و یک برگه عیب‌یابی دقیق تکمیل می‌شود. در این مرحله، وضعیت ظاهری برد (از نظر خوردگی، ضربه، سوختگی) و علائم گزارش شده توسط مشتری مستندسازی می‌گردد.

گام دوم: جداسازی کامل و بازرسی ماکروسکوپی

پس از جداسازی تمام قطعات (سنسور، شاتر، فلاش، نمایشگر)، برد اصلی زیر میکروسکوپ استریو با بزرگنمایی ۴۰ برابری بازرسی می‌شود. ترک‌های ریز لحیم، خازن‌های ترکیده، یا اتصالات شُل شناسایی می‌گردند.

گام سوم: عیب‌یابی الکترونیکی (Power Sequencing & Signal Tracing)

با استفاده از مولتی متر، اسیلوسکوپ و منبع تغذیه آزمایشگاهی، دنباله روشن شدن ولتاژها (Power Sequence) بررسی می‌شود. ولتاژهای اصلی شامل VBAT (ولتاژ باتری)، ۳.۳ ولت استندبای، ۱.۸ ولت حافظه و ۱.۱ ولت هسته پردازنده اندازه‌گیری می‌شوند. هر گونه انحراف در این ولتاژها مسیر عیب را مشخص می‌کند.

گام چهارم: تعمیر فیزیکی (رولحیم، تعویض قطعه، روتینگ)

بسته به نوع عیب، عملیات تعمیر شامل تعویض خازن‌های معیوب، رولحیم‌کاری پایه‌های سوکت‌ها، بازکاری چیپ BGA با دستگاه حرفه‌ای (مانند مدل های‌اسکوپ Quick 861DW یا ربات بازکاری Jovy RE-8500) و در موارد نادر، روتینگ دستی (Wire Routing) برای مسیرهای قطع شده داخلی برد انجام می‌شود.

گام پنجم: فلش فریم‌ور و کالیبراسیون نهایی

پس از اتمام تعمیرات فیزیکی، دوربین مونتاژ شده و با استفاده از نرم‌افزار اختصاصی سونی، جدیدترین نسخه فریم‌ور نصب می‌گردد. سپس کالیبراسیون فوکوس خودکار (AF Calibration)، نقشه پیکسل‌های مرده سنسور (Pixel Mapping) و کالیبراسیون لرزشگیر اپتیکال انجام می‌شود.

گام ششم: تست استرس و تحویل نهایی

دوربین تعمیر شده به مدت ۲۴ ساعت در حالت عکاسی پیاپی (Burst Mode) و ضبط ویدیوی ۴K قرار می‌گیرد تا از عدم بازگشت عیب و پایداری حرارتی برد اطمینان حاصل شود.

رایج‌ترین خرابی‌های برد اصلی در مدل‌های مختلف سونی

بر اساس آرشیو تعمیرات مرکز **ایده‌آل دوربین**، الگوهای خرابی مشخصی در سری‌های مختلف دوربین‌های سونی وجود دارد:

سری A7 (نسل سوم و چهارم: A7III، A7RIII، A7RIV، A7IV)

مشهورترین عیب در این مدل‌ها، سوختگی آی‌سی کنترلر تغذیه (Power Management IC) با نام تجاری BD9xxxx است. این آی‌سی به دلیل طراحی حساس، در اثر نوسانات باتری‌های غیر استاندارد یا ضربه ناگهانی از کار می‌افتد. علائم شامل روشن نشدن یا خاموش شدن ناگهانی هنگام عکاسی فلاش است.

سری A6000 (A6100، A6300، A6400، A6600)

در این مدل‌ها، عیب شایع مربوط به کانکتور فلکس سنسور تصویر است که روی برد اصلی لحیم شده است. با گذشت زمان و تردد زیاد، پایه‌های لحیم این کانکتور ترک خورده و باعث خطای «لطفا لنز را مجدد نصب کنید» می‌شود. تعمیر آن نیازمند رولحیم حرفه‌ای با دقت بالا است.

سری RX100 (مخصوصاً RX100M5 تا M7)

برد اصلی این دوربین‌های کامپکت بسیار ظریف و چندلایه است. نفوذ رطوبت یا گرد و غبار فلزی به داخل بدنه، به سرعت باعث اتصال کوتاه و سوختگی مسیرهای ولتاژ پایین می‌شود. تعمیر این بردها تقریباً غیرممکن است مگر با تعویض کامل با برد سالم

سری سینمالاین (FX3، FX6، FX30)

این دوربین‌های حرفه‌ای معمولاً از خرابی برد اصلی به دلیل استفاده سنگین و مداوم در محیط‌های سخت رنج می‌برند. رایج‌ترین عیب، خرابی چیپ درایور فن خنک‌کننده است که باعث داغ شدن بیش از حد و خاموشی خودکار می‌شود.

هزینه تعمیر برد اصلی دوربین سونی – شفافیت کامل بدون هیچ هزینه پنهان

یکی از بزرگترین دغدغه‌های مالکان دوربین‌های سونی، هزینه بالای تعویض برد اصلی است. متأسفانه بسیاری از تعمیرگاه‌های غیرمجاز، با دریافت هزینه عیب‌یابی هنگفت و سپس اعلام هزینه نجومی تعویض برد، مشتری را در بن‌بست قرار می‌دهند.

لازم به ذکر است طبق سیاست شفاف **ایده‌آل دوربین**، در صورتی که مشتری پس از عیب‌یابی و اعلام هزینه دقیق، از انجام تعمیرات منصرف شود، هیچ هزینه‌ای – حتی هزینه عیب‌یابی – از وی دریافت نخواهد شد. ما باور داریم که شفافیت و اعتماد، پایه‌گذار یک رابطه بلندمدت با مشتریان حرفه‌ای است. هزینه نهایی تعمیر بسته به مدل دوربین، نوع خرابی (سوختگی جزئی، تعویض آی‌سی، تعویض کامل برد ) و میزان تخصص مورد نیاز متفاوت خواهد بود و قبل از هر اقدامی با تأیید کتبی مشتری انجام می‌شود.

چرا ایده‌آل دوربین تنها مرجع معتبر تعمیر برد اصلی سونی در ایران است؟

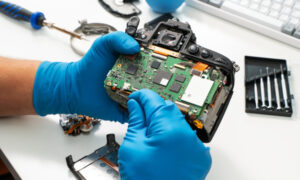

تعمیر برد اصلی دوربین سونی ابزار پیشرفته و تجهیزات تخصصی برای تعمیرات دوربین هندی کم سونی

در شرایطی که واردات قطعات الکترونیکی اصلی به ایران با دشواری‌های فراوانی روبرو است و دانش فنی تعمیرات برد در سطح مولکولی تقریباً در هیچ مرکز دیگری وجود ندارد، **ایده‌آل دوربین** با تکیه بر دو دهه تجربه و دسترسی مستقیم به شبکه تأمین قطعات اورجینال از دبی و ترکیه، توانسته است جایگاه خود را به عنوان تنها مرکز خدمات پس از فروش مجاز و معتبر تثبیت کند.

• دسترسی به بردهای اصلی و سالم: ما صدها برد اصلی از مدل‌های مختلف سونی را که تنها یک قطعه خاص آنها معیوب بوده، در انبار قطعات خود داریم. این یعنی برای تعمیر دوربین شما، مجبور نیستید یک برد نو و بسیار گرانقیمت بخرید.
• تجهیزات پیشرفته بازکاری BGA: دستگاه بازکاری حرفه‌ای و میکروسکوپ دیجیتال با قابلیت ضبط و بزرگنمایی ۲۰۰ برابر، تعمیرات در سطح چیپ را ممکن می‌سازد.
• کادر مجرب و آموزش‌دیده در خارج از کشور: تکنسین‌های ارشد ما دوره‌های تخصصی تعمیرات برد سونی را در مراکز رسمی در اروپا گذرانده‌اند.
• گارانتی تعمیرات ۹۰ روزه ایده‌آل دوربین: تمام تعمیرات برد اصلی با ضمانت ۹۰ روزه ارائه می‌شوند. اگر عیب مجدداً ظاهر شود، بدون هیچ هزینه اضافی پیگیری خواهد شد.
• بیمه تکمیلی تجهیزات: مشتریان دائمی ما می‌توانند با استفاده از بیمه تکمیلی، بخش قابل توجهی از هزینه تعمیرات قطعات الکترونیکی را پوشش دهند.

برای اطمینان از اصالت قطعه به کار رفته و دریافت مشاوره تخصصی قبل از هرگونه اقدام، می‌توانید با هماهنگی قبلی، دوربین خود را به مرکز تخصصی ما در تهران تحویل دهید.

**آدرس:** تهران – خیابان جمهوری، بعد از سه راه جمهوری، روبروی خیابان شیخ‌هادی، خیابان رازی، کوچه یاسمن پلاک ۱

**تلفن:** 021-62999596 (داخلی ۱: پذیرش، داخلی ۲: فروشگاه، داخلی ۳: آموزشگاه عکاسی)

جمع‌بندی و توصیه نهایی

تعمیر برد اصلی دوربین سونی یک تخصص فوق‌پیشرفته در مرز بین مهندسی الکترونیک و اپتیک مدرن است. هرگونه دخالت غیرحرفه‌ای نه تنها مشکل را حل نمی‌کند، بلکه احتمال تعمیرپذیری را به صفر می‌رساند. اگر دوربین شما علائم خرابی برد اصلی را نشان می‌دهد، هرگز به تعمیرگاه‌های عمومی یا افرادی که تجهیزات بازکاری BGA ندارند اعتماد نکنید.

**ایده‌آل دوربین** با در اختیار داشتن نقشه‌های مدار، قطعات اورجینال، دستگاه‌های پیشرفته و تکنسین‌های مجرب، آماده ارائه خدمات عیب‌یابی و تعمیر تخصصی برد اصلی تمام مدل‌های دوربین سونی است. برای مطالعه بیشتر در مورد فرآیند عیب‌یابی حرفه‌ای و آشنایی با تجهیزات مورد استفاده، می‌توانید به **مقالات آموزشی بخش تعمیرات تخصصی ایده‌آل دوربین** مراجعه فرمایید.

با انتخاب مرکز معتبر، هم از سرمایه خود محافظت می‌کنید و هم خیالی آسوده از بابت کیفیت تعمیر و گارانتی خواهید داشت. مقالات مرتبط:

=== بخش FAQ ===

سوال ۱: آیا تعمیر برد اصلی دوربین سونی در ایده‌آل دوربین شامل گارانتی می‌شود؟

پاسخ: بله، تمام تعمیرات برد اصلی دوربین سونی در مرکز ایده‌آل دوربین دارای گارانتی ۹۰ روزه تعمیرات است. در صورت عود مجدد همان عیب در این بازه زمانی، هیچ هزینه اضافی از مشتری دریافت نمی‌شود. همچنین مشتریان دارای بیمه نامه از پوشش بیمه تکمیلی تجهیزات نیز بهره‌مند می‌گردند.

سوال ۲: اگر پس از عیب‌یابی از انجام تعمیر برد اصلی منصرف شوم، هزینه‌ای به من تعلق می‌گیرد؟

پاسخ: خیر. طبق سیاست شفاف ایده‌آل دوربین، در صورتی که پس از عیب‌یابی دقیق و اعلام هزینه تعمیر، مشتری از انجام تعمیرات انصراف دهد، هیچ هزینه‌ای حتی هزینه عیب‌یابی دریافت نخواهد شد. این قانون برای تمام خدمات تعمیرات برد اصلی و مادربرد دوربین‌های سونی اعمال می‌گردد.

سوال ۳: آیا ایده‌آل دوربین قطعات اصلی و اورجینال برای بردهای سونی در انبار دارد؟

پاسخ: بله. ما با داشتن صدها برد دَنَم (Donor Board) از مدل‌های مختلف سونی (سری A7، A6000، RX100 و سینمالاین) و دسترسی به شبکه تأمین قطعات اورجینال از نمایندگی رسمی سونی در خاورمیانه ، قادر به تأمین آی‌سی‌های اختصاصی، کانکتورها و چیپ‌های BGA هستیم. تمام قطعات استفاده شده کاملاً اورجینال بوده و مستقیماً از نمایندگی‌های معتبر به ایران وارد شده‌اند.

سوال ۴: مدت زمان تعمیر برد اصلی دوربین سونی چقدر است؟

پاسخ: مدت زمان تعمیر بسته به نوع خرابی متفاوت است. عیوب ساده مانند تعویض خازن یا رولحیم کانکتور معمولاً ۳ تا ۵ روز کاری زمان می‌برد. تعمیرات پیشرفته شامل بازکاری چیپ BGA یا روتینگ مسیرهای قطع شده، بین ۷ تا ۱۴ روز کاری طول خواهد کشید. پس از تعمیر، فرآیند فلش فریم‌ور و کالیبراسیون نیز انجام می‌شود.

سوال ۵: آیا می‌توانم برای تعمیر برد اصلی دوربین سونی از شهرستان به تهران مراجعه کنم؟

پاسخ: بله. مرکز تخصصی ایده‌آل دوربین فقط در تهران (خیابان جمهوری، ساختمان مرکزی) فعالیت دارد و هیچ شعبه دیگری در هیچ شهری ندارد. مشتریان شهرستانی می‌توانند از طریق خدمات پستی و با هماهنگی قبلی با بخش پذیرش، دوربین خود را ارسال کنند. توصیه می‌شود حتماً قبل از ارسال، با شماره 021-62999596 داخلی ۱ تماس بگیرید و هماهنگی لازم را انجام دهید.
